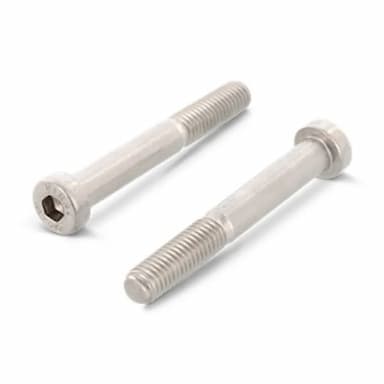

DIN 7984 / ISO 14580 Винт с низкой цилиндрической головкой и внутренним шестигранником

Описание DIN 7984 / ISO 14580

Винт с низкой цилиндрической головкой и внутренним шестигранником предназначен для использования в местах с жесткими ограничениями по высоте. Уменьшенная высота головки позволяет применять крепеж там, где стандартные винты не подходят.

Область применения

Применяется в точном машиностроении, приборостроении, производстве электроники, автомобильной промышленности. Используется для крепления деталей в узких зазорах, при монтаже компонентов с минимальным выступом головки, в компактных механизмах.

Технические характеристики

Высота головки составляет примерно 60% от высоты стандартной головки DIN 912 при сохранении диаметра. Внутренний шестигранник имеет уменьшенную глубину, но достаточную для надежной передачи крутящего момента. Изготавливается из стали классов прочности 8.8, 10.9, 12.9 и нержавеющей стали.

Преимущества

Минимальная высота профиля, возможность установки в ограниченном пространстве, сохранение прочностных характеристик стандартного винта, возможность установки заподлицо с меньшей глубиной цековки, эстетичный компактный внешний вид.
