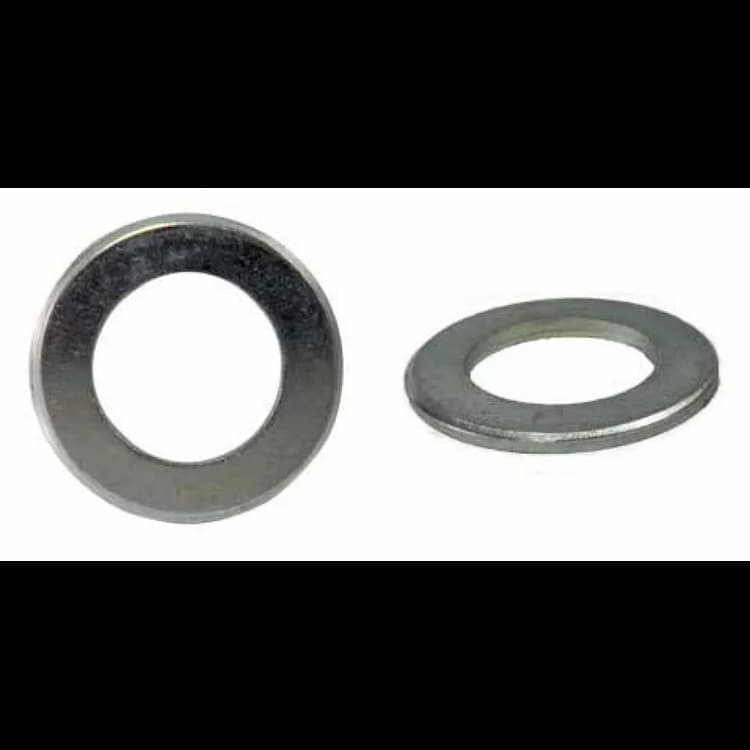

Шайба 200 HV М18 d19, DIN 125 B / ISO 7090 плоская с фаской высокопрочная, оцинкованная

Шайба стандарта DIN 125 представляет собой плоский крепежный элемент круглой формы для увеличения опорной поверхности в резьбовых соединениях общепромышленного назначения, вариант исполнения 125 B. Технические параметры гармонизированы со стандартами: ISO 7090. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться, сохраняя полную совместимость по внешнему диаметру и классу точности.

Конструкция и размеры

Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Наличие фаски на внешней кромке облегчает установку шайбы в монтажное положение и предотвращает задиры и царапины на поверхности детали. Номинальный размер изделия соответствует метрическому крепежу с резьбой M18. Основные геометрические параметры изделия: внутренний диаметр 19 мм.

Материал и характеристики

Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации. Повышенная твердость 200 HV рекомендуется для использования с высокопрочными болтами класса 8.8, предотвращая смятие и внедрение шайбы в материал детали.

Защитное покрытие

Поверхность защищена методом гальванического цинкования. Слой цинка толщиной 5-15 мкм предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
