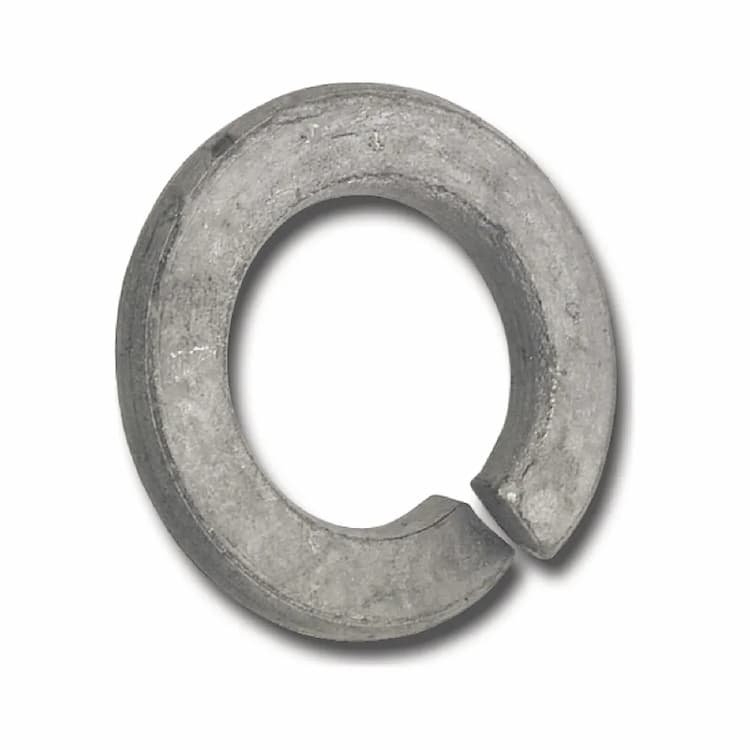

Шайба М10, DIN 127 B пружинная гровер, горячее цинкование
Пружинная шайба DIN 127 представляет собой разрезное кольцо прямоугольного сечения с заостренными концами, обеспечивающее фрикционную фиксацию за счет упругого сопротивления раскручиванию, вариант исполнения 127 B. Технические параметры гармонизированы со стандартами: ISO 7091, ГОСТ 6402. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться, сохраняя полную совместимость по внешнему диаметру и классу точности.

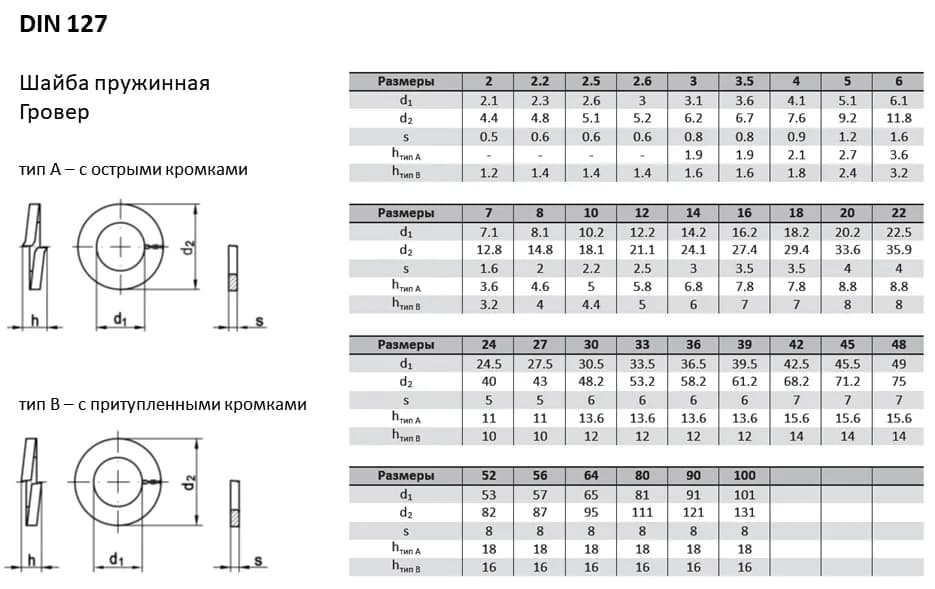

Конструкция и размеры
Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Разрезная конструкция с заостренными разведенными концами работает как осевая пружина, врезаясь острыми кромками в металл для создания фрикционной фиксации. Конструктивное исполнение с притупленными кромками предотвращает повреждение защитного покрытия и появление задиров на поверхности прижимаемых деталей при монтаже. Номинальный размер изделия соответствует метрическому крепежу с резьбой M10.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Нанесено покрытие методом горячего цинкования погружением в расплав при 450°C. Толстый защитный слой 40-100 мкм гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.
