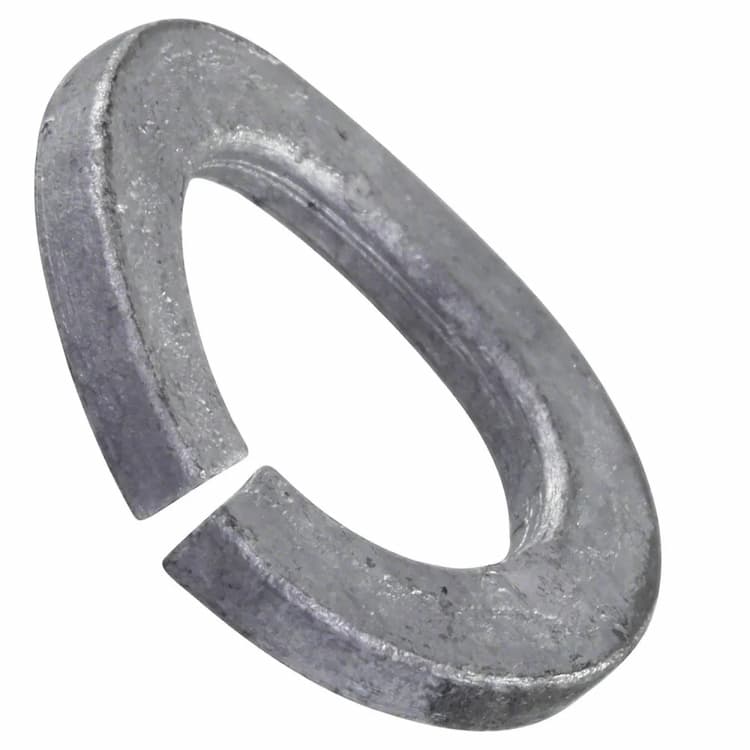

Шайба М10, DIN 128 A пружинная одновитковая волнистая, горячее цинкование
Пружинная шайба DIN 128 имеет волнообразную форму профиля, создающую осевое пружинящее усилие для компенсации зазоров и предотвращения ослабления затяжки, вариант исполнения 128 A. Технические параметры гармонизированы со стандартами: ISO 7434, ГОСТ 10462. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться, сохраняя полную совместимость по внешнему диаметру и классу точности.

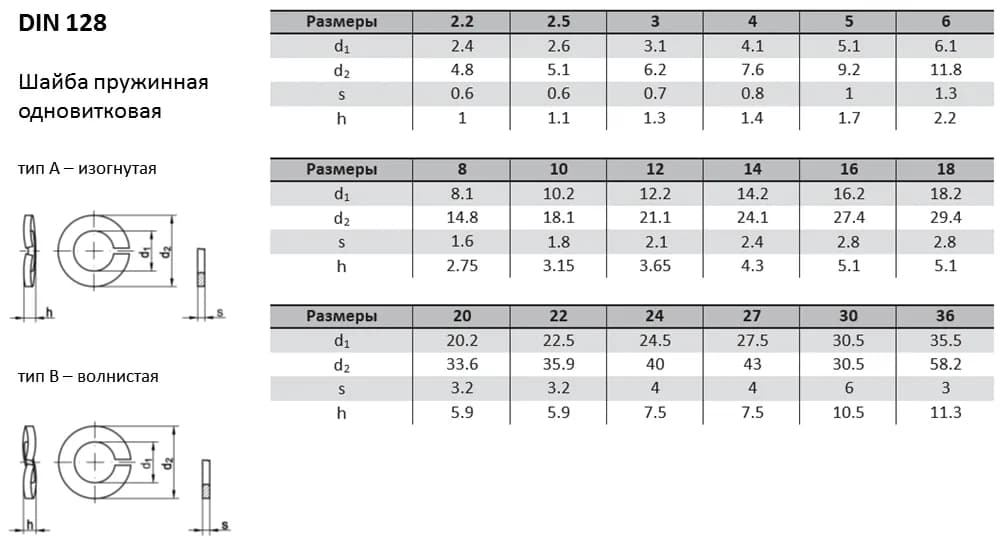

Конструкция и размеры
Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Изогнутая форма придает изделию пружинные свойства, позволяя выбирать зазоры в соединении и предотвращать ослабление затяжки при вибрациях. Одновитковая пружинная конструкция обеспечивает базовое стопорение резьбового соединения за счет упругой деформации и врезания заостренных разведенных концов. Волнообразный профиль обеспечивает мягкое упругое поджатие без повреждения поверхности детали, компенсирует тепловое расширение и осадку материалов. Номинальный размер изделия соответствует метрическому крепежу с резьбой M10.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Нанесено покрытие методом горячего цинкования погружением в расплав при 450°C. Толстый защитный слой 40-100 мкм гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.
