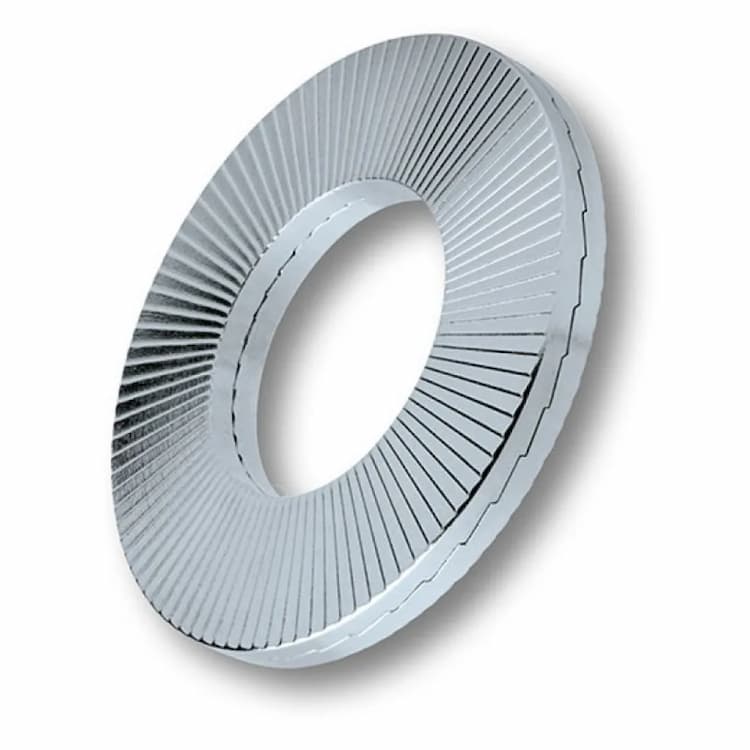

Шайба М16 d17х30.7х3.2, DIN 25201 cтопорно-клиновая широкая, нержавеющая сталь А4

Стопорно-клиновая шайба Nord-Lock состоит из двух элементов с радиальными клиньями и насечками, блокирующими раскручивание даже при экстремальных динамических нагрузках.

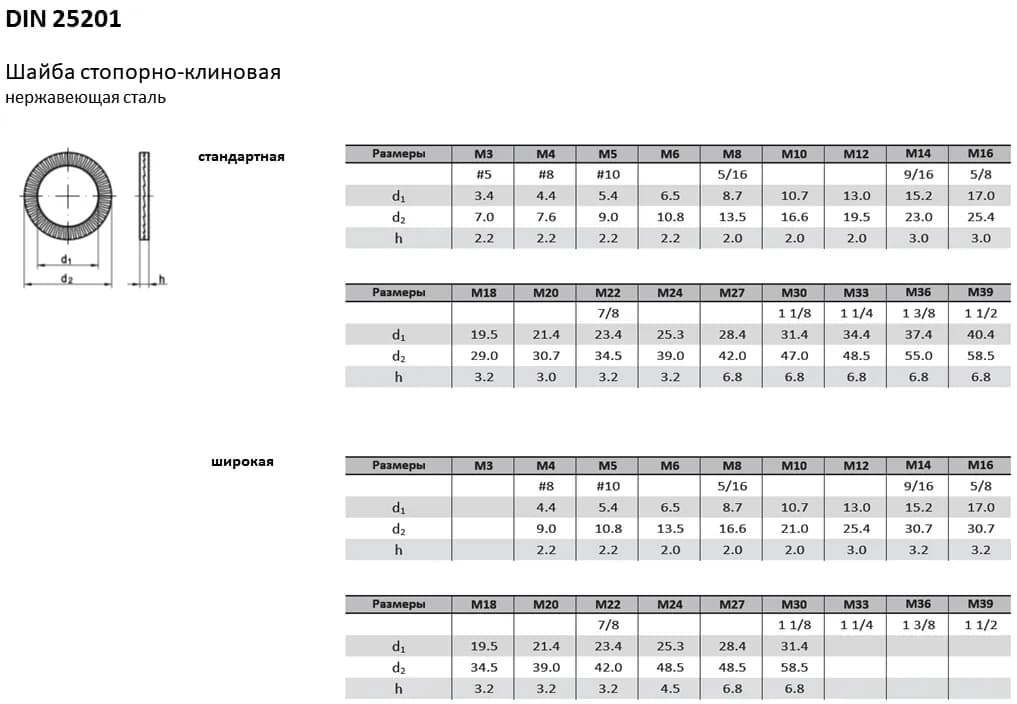

Конструкция и размеры

Стопорная конструкция призвана механически блокировать самопроизвольное отвинчивание крепежа. Широкие поля шайбы необходимы для радикального снижения удельного давления на опорную поверхность и перекрытия увеличенных технологических отверстий. Номинальный размер изделия соответствует метрическому крепежу с резьбой M16. Основные геометрические параметры изделия: внутренний диаметр 17 мм, внешний диаметр 30.7 мм, толщина 3.2 мм.

Материал и характеристики

Изделие выполнено из кислотостойкой стали А4 (AISI 316) с добавлением молибдена. Это придает крепежу исключительную защиту от питтинговой коррозии в агрессивных средах.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
