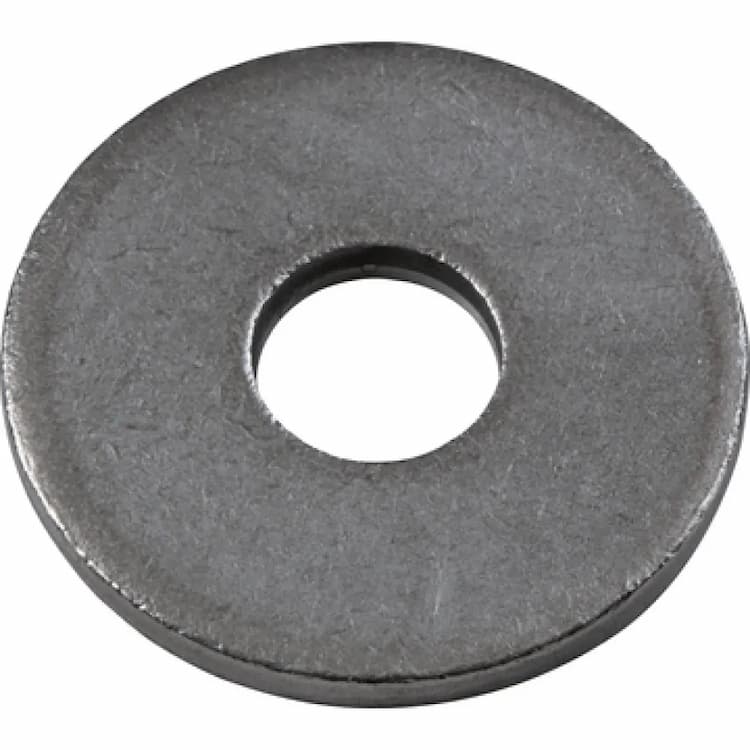

Шайба М30 d33х105х6, DIN 440 R / ISO 7094 плоская увеличенная

Увеличенная плоская шайба DIN 440 для деревянных конструкций имеет большой внешний диаметр и увеличенную толщину для равномерного распределения нагрузки по мягкому основанию, вариант исполнения 440 R. Технические параметры гармонизированы со стандартами: ISO 8738, ISO 7094. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться, сохраняя полную совместимость по внешнему диаметру и классу точности.

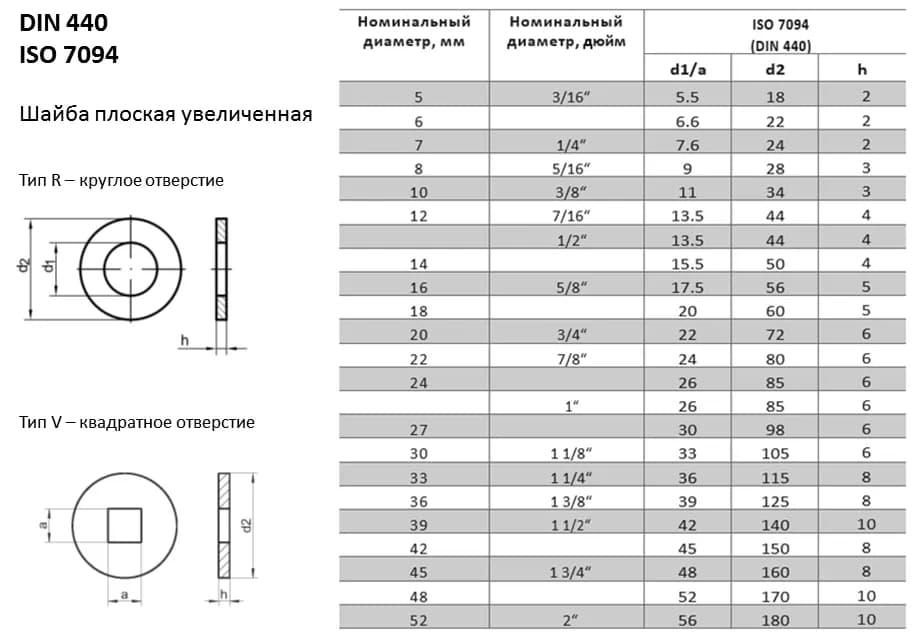

Конструкция и размеры

Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Увеличенный внешний диаметр позволяет распределить нагрузку на значительно большую площадь, что критически важно при работе с древесиной, пластиком или тонким листовым металлом. Номинальный размер изделия соответствует метрическому крепежу с резьбой M30. Основные геометрические параметры изделия: внутренний диаметр 33 мм, внешний диаметр 105 мм, толщина 6 мм.

Материал и характеристики

Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
