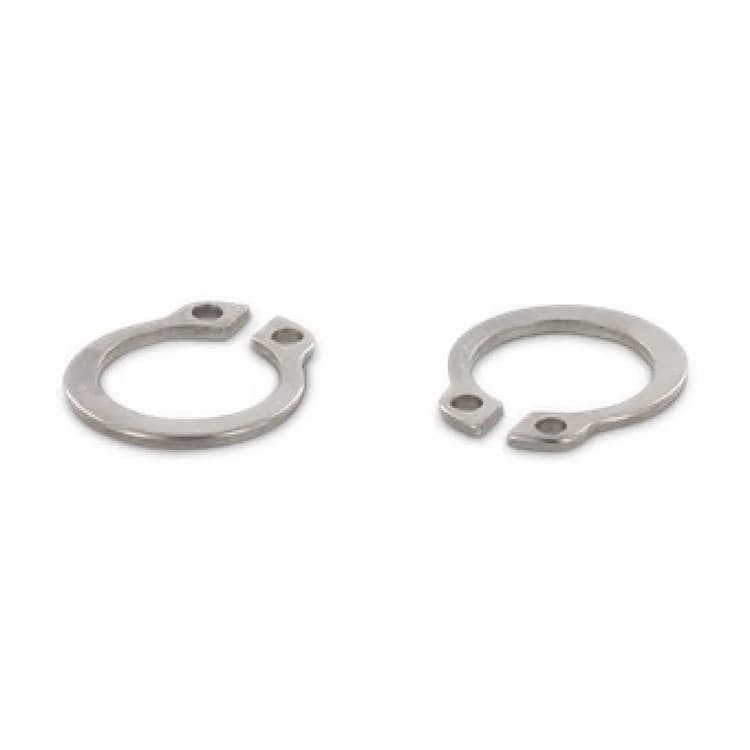

Кольцо d34х1.5, DIN 471 стопорное наружное, нержавеющая сталь А4 (1.4122)

Стопорное кольцо DIN 471 является эксцентрическим наружным элементом для фиксации деталей на валу. Его конструкция обеспечивает надежную посадку в канавке и предотвращает осевое смещение узлов под нагрузкой. Аналоги стандарта: ГОСТ 13942-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров. Такие расхождения способны повлиять на корректность установки, герметичность, осевую фиксацию и надёжность работы узла, несмотря на формально одинаковый номинальный диаметр и класс точности.

Конструкция и применение

Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. данное модель является наружной и устанавливается на валы, обеспечивая надежную фиксацию деталей со стороны внешней поверхности стержня. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).

Технические характеристики

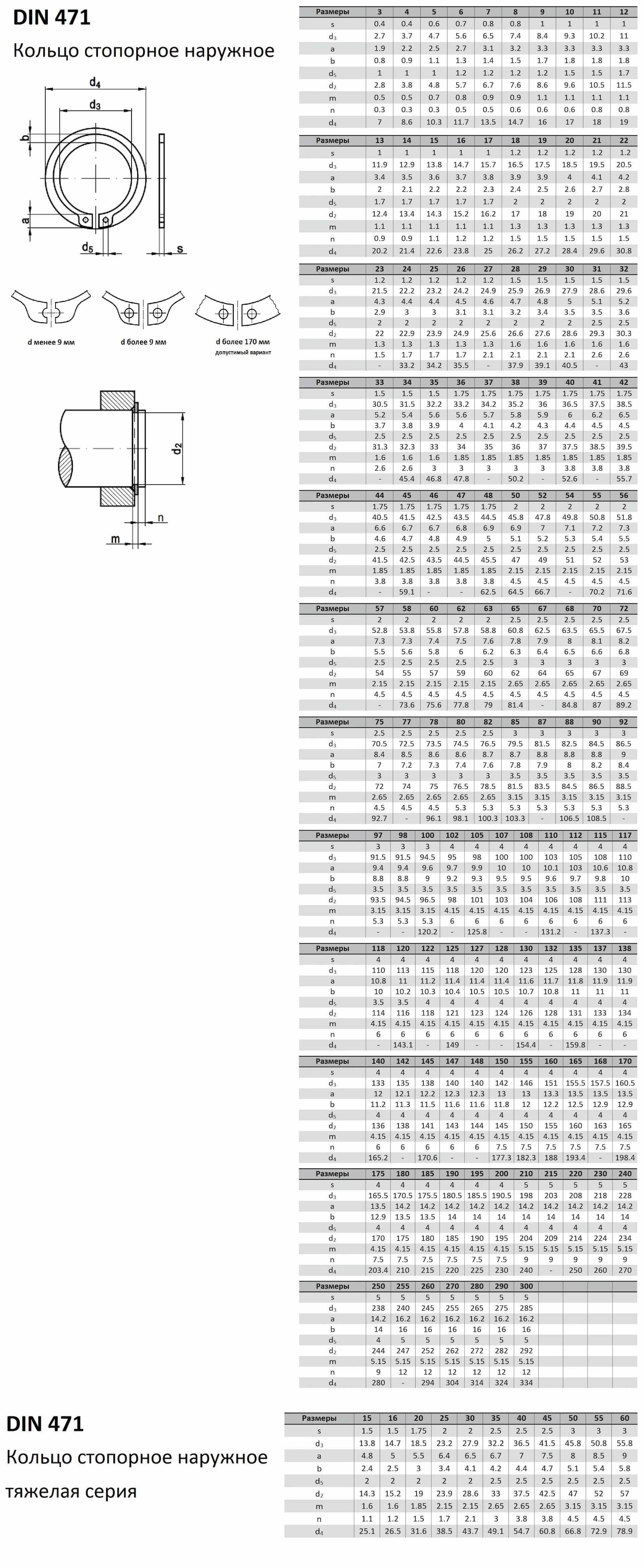

Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 34 мм, толщина 1.5 мм. Кислотостойкая сталь А4 содержит молибден, что делает кольцо неуязвимым для морской воды и агрессивных сред.

Рекомендации по монтажу

Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.
