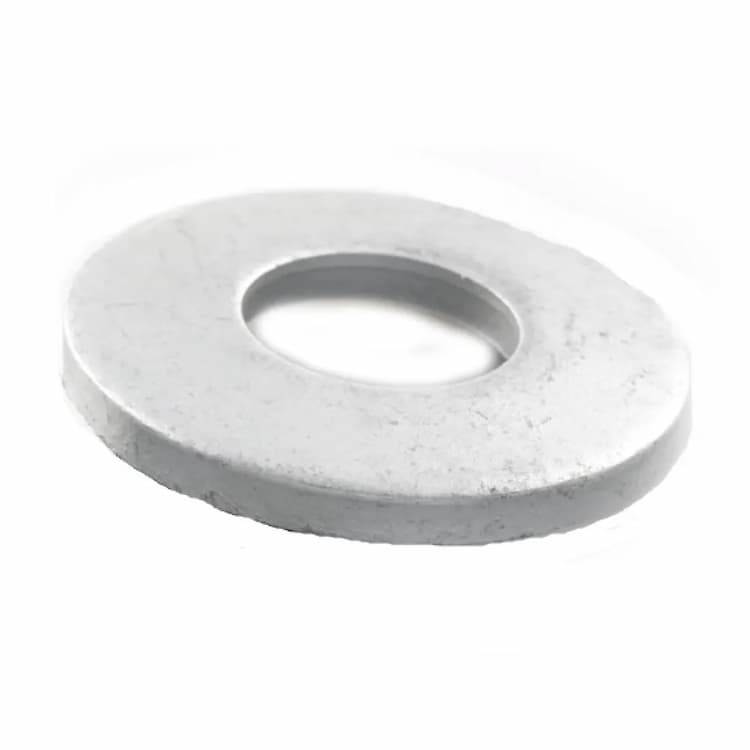

Шайба М10, DIN 6796 / ISO 10670 пружинная тарельчатая, цинковые хлопья

Тарельчатая пружинная шайба DIN 6796 специально разработана для высоконагруженных болтовых соединений, компенсирует осадку материалов и поддерживает заданное усилие затяжки. Технические параметры гармонизированы со стандартами: ISO 10670. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться, сохраняя полную совместимость по внешнему диаметру и классу точности.

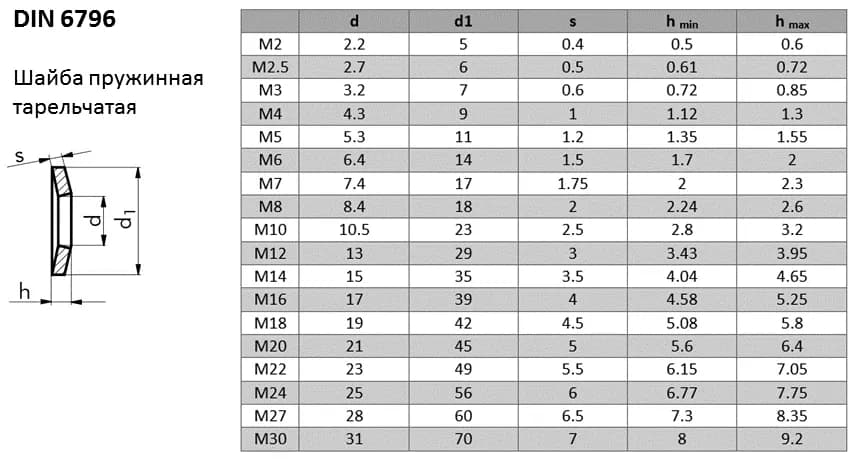

Конструкция и размеры

Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Коническая форма работает как пружина сжатия, накапливая упругую энергию и поддерживая заданное усилие затяжки при осадке материалов соединения. Номинальный размер изделия соответствует метрическому крепежу с резьбой M10.

Материал и характеристики

Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.

Защитное покрытие

Применено современное цинк-ламельное покрытие (Geomet/Dacromet). Оно обеспечивает высочайшую коррозионную стойкость в испытаниях солевым туманом и исключает риск водородного охрупчивания высокопрочной стали.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.
