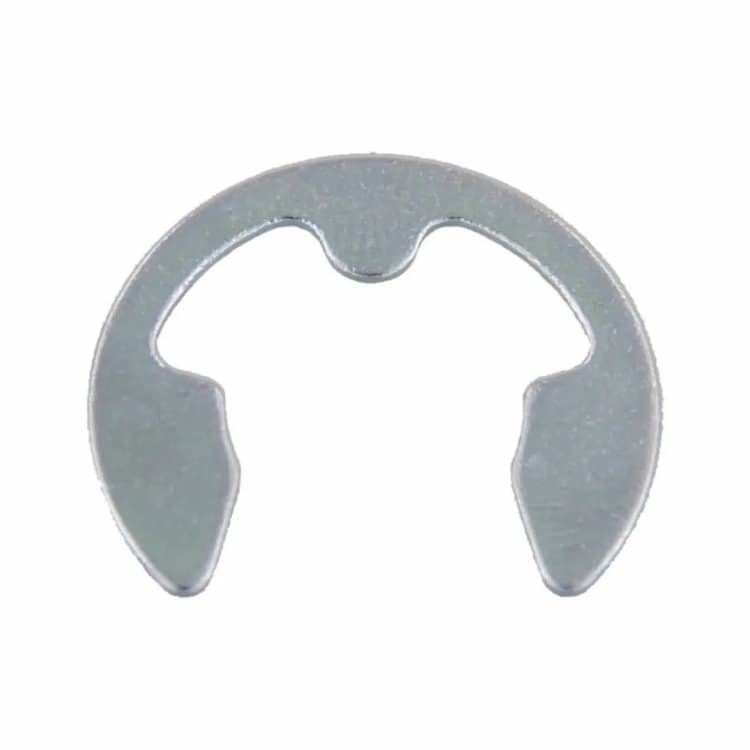

Кольцо d35x1.5, DIN 6799 стопорное наружное SB ( paal germany), оцинкованная

Данная упорная шайба DIN 6799 (Е-образное стопорное кольцо) применяется для фиксации на валах без использования специального инструмента за счет плотного контакта зубцов с проточкой. Аналоги стандарта: ГОСТ 11648-75. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров. Такие расхождения способны повлиять на корректность установки, герметичность, осевую фиксацию и надёжность работы узла, несмотря на формально одинаковый номинальный диаметр и класс точности.

Конструкция и применение

Данная шайба выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. Конструкция шайбы рассчитана на восприятие значительных осевых усилий, выступая в роли искусственного бортика. данная модель является наружной и устанавливается на валы, обеспечивая надежную фиксацию деталей со стороны внешней поверхности стержня. Быстросъемное исполнение позволяет производить радиальный монтаж и демонтаж шайбы без применения специальных щипцов. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).

Технические характеристики

Основные геометрические параметры шайбы: номинальный диаметр вала/отверстия 35 мм, толщина 1.5 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы шайбы после монтажа.

Защитное покрытие

Гальваническое цинкование обеспечивает электрохимическую защиту стали, предотвращая окисление шайбы в нормальных условиях эксплуатации.

Рекомендации по монтажу

При установке следует убедиться в чистоте канавки и отсутствии заусенцев на валу для плотного прилегания шайбы.
