Шайба 200 HV М5 d5.3, DIN 7349 плоская увеличенная усиленная, оцинкованная

Усиленная шайба DIN 7349 с увеличенной толщиной используется при монтаже соединений с пружинными штифтами для восприятия ударных нагрузок.

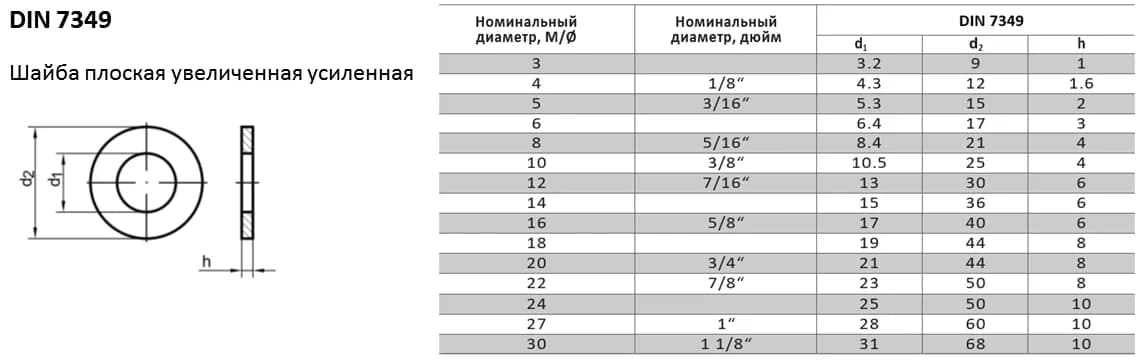

Конструкция и размеры

Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Увеличенный внешний диаметр позволяет распределить нагрузку на значительно большую площадь, что критически важно при работе с древесиной, пластиком или тонким листовым металлом. Значительно увеличенная толщина металла обеспечивает повышенную жесткость изделия и способность выдерживать высокие монтажные усилия без деформации. Номинальный размер изделия соответствует метрическому крепежу с резьбой M5. Основные геометрические параметры изделия: внутренний диаметр 5.3 мм.

Материал и характеристики

Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации. Повышенная твердость 200 HV рекомендуется для использования с высокопрочными болтами класса 8.8, предотвращая смятие и внедрение шайбы в материал детали.

Защитное покрытие

Поверхность защищена методом гальванического цинкования. Слой цинка толщиной 5-15 мкм предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
