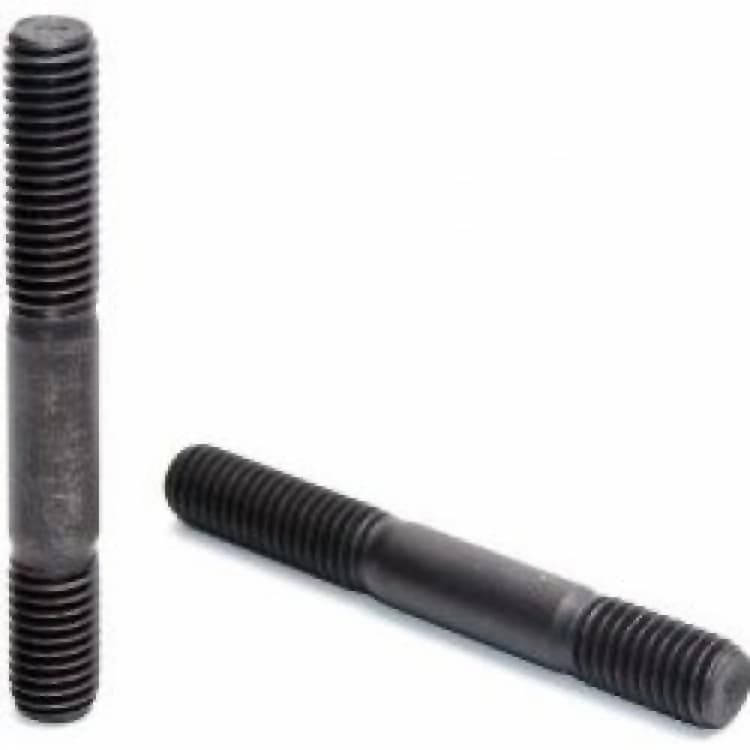

Шпилька 2d 5.8 М10х70, DIN 835 резьбовая с ввинчиваемым концом

Шпилька DIN 835 отличается длинным ввинчиваемым концом длиной 2d, что необходимо для надежного крепления в «мягких» материалах, таких как алюминиевые и магниевые сплавы. Аналоги стандартов: ГОСТ 22038-76, ГОСТ 22039-76. При замене стандартов необходимо сверять ключевые параметры (диаметр и шаг резьбы, общую длину, тип концов), поскольку они могут незначительно отличаться.

Конструкция и исполнение

Конструкция включает короткий ввинчиваемый конец для стационарной установки в корпус детали и длинный гаечный конец. Длинная ввинчиваемая часть (2 диаметра) гарантирует надежность соединения при монтаже в алюминиевые сплавы.

Технические характеристики

Шпилька имеет номинальный диаметр резьбы M10 длиной 70 мм. Геометрические параметры стержня: длина ввинчиваемого конца 20 мм. Шпилька изготовлена из качественной конструкционной стали. Стандартная промышленная прочность класса 5.8 для общестроительных конструкций.

Рекомендации по монтажу

Для монтажа шпильки в резьбовое отверстие рекомендуется использовать метод 'двух гаек' (затяжка одной гайки о другую) или специализированный шпильковерт, чтобы обеспечить проектную глубину ввинчивания. Данный класс прочности предполагает стандартную ручную затяжку без использования ударного инструмента.
