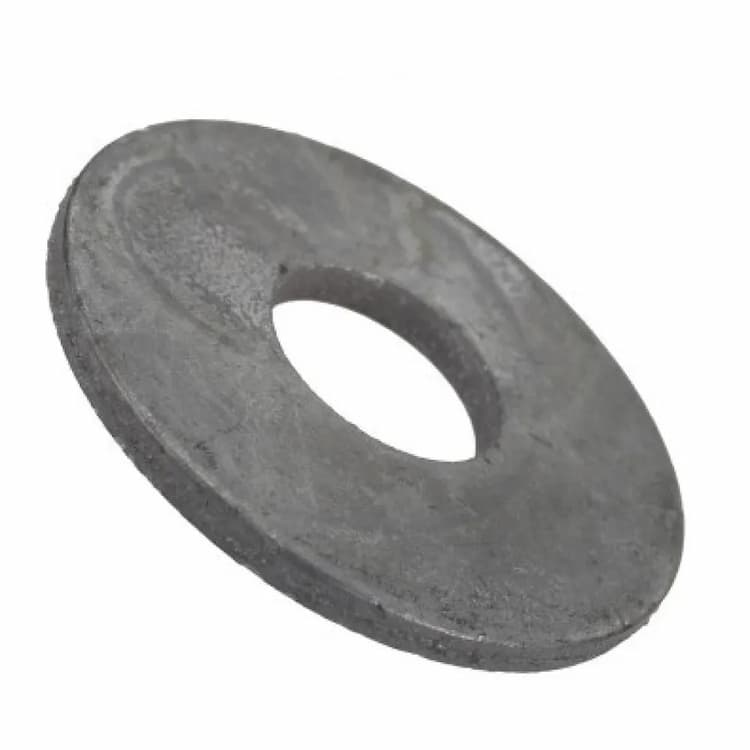

Шайба 140 HV М6 d6.4, DIN 9021 / ISO 7093 плоская увеличенная, горячее цинкование

Кузовная шайба DIN 9021 имеет внешний диаметр, в три раза превышающий внутренний, что позволяет перекрывать увеличенные отверстия и снижать удельное давление на основание. Технические параметры гармонизированы со стандартами: ISO 7093, ГОСТ 6958. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться, сохраняя полную совместимость по внешнему диаметру и классу точности.

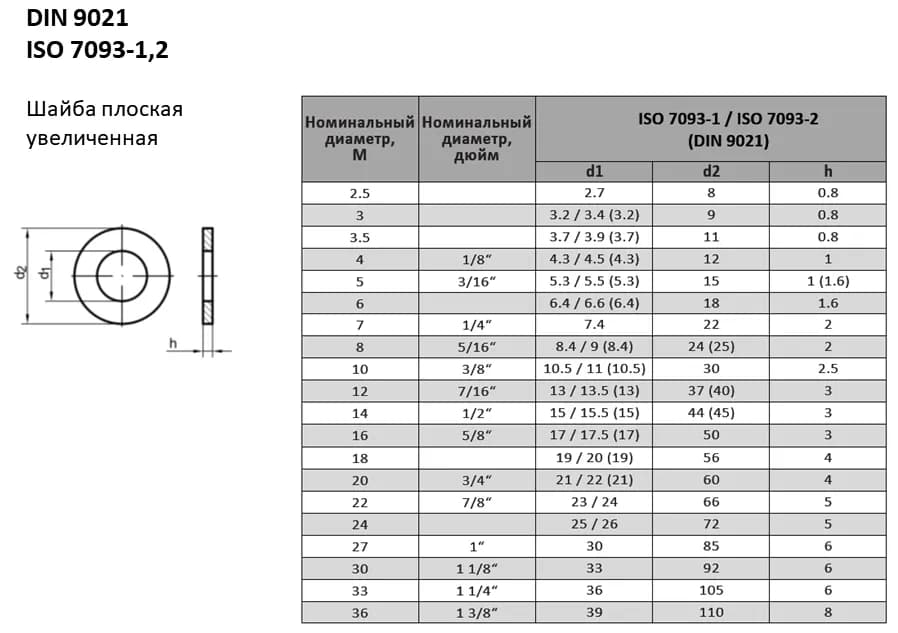

Конструкция и размеры

Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Увеличенный внешний диаметр позволяет распределить нагрузку на значительно большую площадь, что критически важно при работе с древесиной, пластиком или тонким листовым металлом. Номинальный размер изделия соответствует метрическому крепежу с резьбой M6. Основные геометрические параметры изделия: внутренний диаметр 6.4 мм.

Материал и характеристики

Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации. Стандартная твердость 140 HV обеспечивает достаточную прочность на смятие для общемашиностроительного применения с крепежом класса прочности до 5.8.

Защитное покрытие

Нанесено покрытие методом горячего цинкования погружением в расплав при 450°C. Толстый защитный слой 40-100 мкм гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
