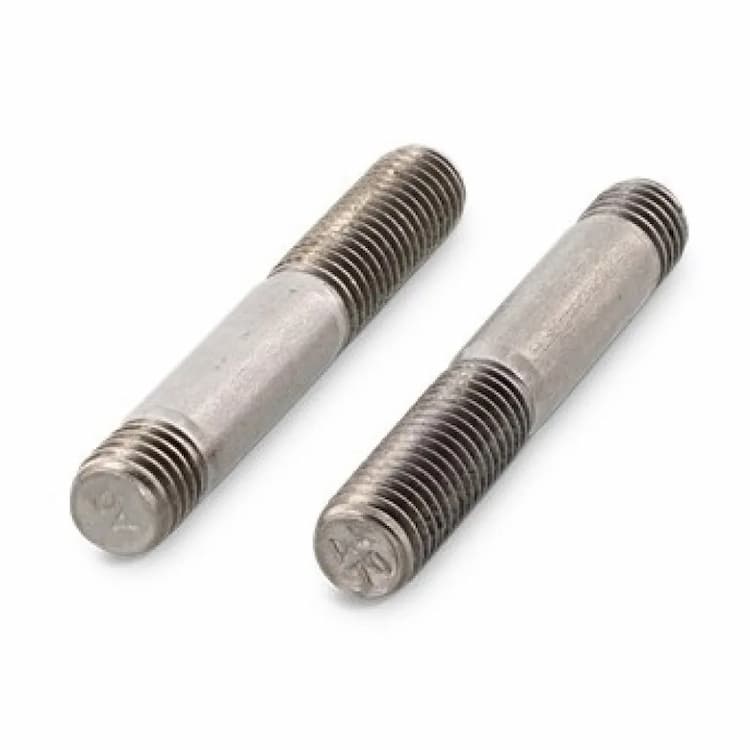

Шпилька 1d М5х90, DIN 938 резьбовая с ввинчиваемым концом, нержавеющая сталь А2

Шпилька DIN 938 оснащена ввинчиваемым концом, длина которого равна примерно 1-му диаметру резьбы. Она предназначена для установки в резьбовые отверстия деталей из стали, чугуна или бронзы, обеспечивая жесткую фиксацию ответной детали гайкой. Аналоги стандартов: ГОСТ 22032-76, ГОСТ 22033-76. При замене стандартов необходимо сверять ключевые параметры (диаметр и шаг резьбы, общую длину, тип концов), поскольку они могут незначительно отличаться.

Конструкция и исполнение

Конструкция включает короткий ввинчиваемый конец для стационарной установки в корпус детали и длинный гаечный конец. Длина посадочного конца шпильки соответствует её номинальному диаметру.

Технические характеристики

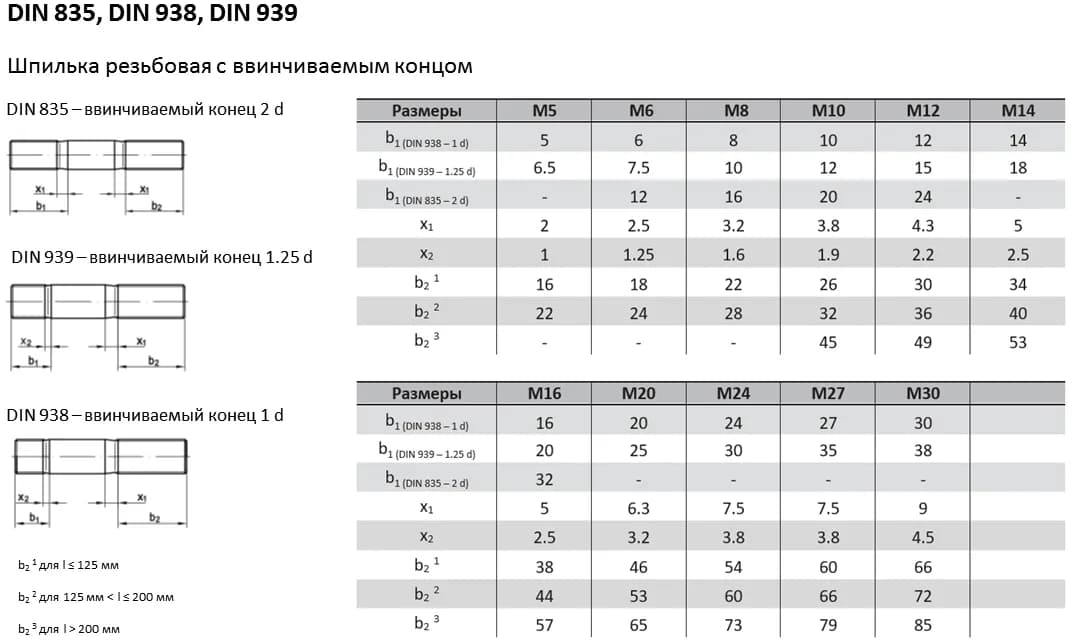

Шпилька имеет номинальный диаметр резьбы M5 длиной 90 мм. Геометрические параметры стержня: длина ввинчиваемого конца 5 мм. Аустенитная сталь А2 (AISI 304) гарантирует превосходную защиту от атмосферной коррозии.

Рекомендации по монтажу

Для монтажа шпильки в резьбовое отверстие рекомендуется использовать метод 'двух гаек' (затяжка одной гайки о другую) или специализированный шпильковерт, чтобы обеспечить проектную глубину ввинчивания. При монтаже соединений из нержавеющей стали обязательно применяйте антифрикционную смазку. Это предотвратит 'закусывание' (холодную сварку) резьбы, которое часто случается при трении нержавеющих сплавов.
