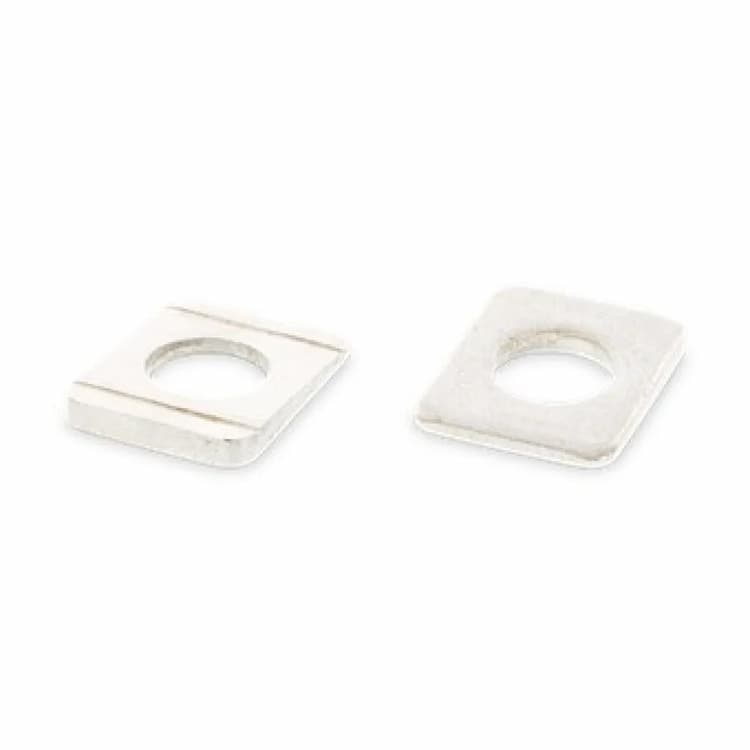

Шайба М20 d22, DIN 434 косая квадратная, нержавеющая сталь А2

Квадратная косая шайба DIN 434 с уклоном 8% применяется для выравнивания угловых несоответствий при монтаже на наклонных полках швеллеров U-профилей. Технические параметры гармонизированы со стандартами: ISO 7092. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.

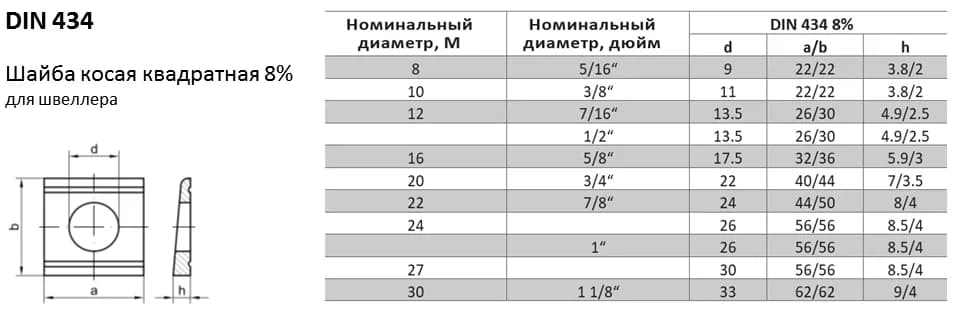

Конструкция и размеры

Квадратная геометрия обеспечивает увеличенную площадь контакта с деталью, надежную фиксацию в пазах и предотвращение проворачивания в деревянных конструкциях. Клиновидная форма профиля с заданным углом позволяет компенсировать непараллельность опорных поверхностей на наклонных полках швеллеров и двутавров. Номинальный размер изделия соответствует метрическому крепежу с резьбой M20. Основные геометрические параметры изделия: внутренний диаметр 22 мм.

Материал и характеристики

Шайба изготовлена из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажных помещениях, на открытом воздухе и в пищевой промышленности.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
