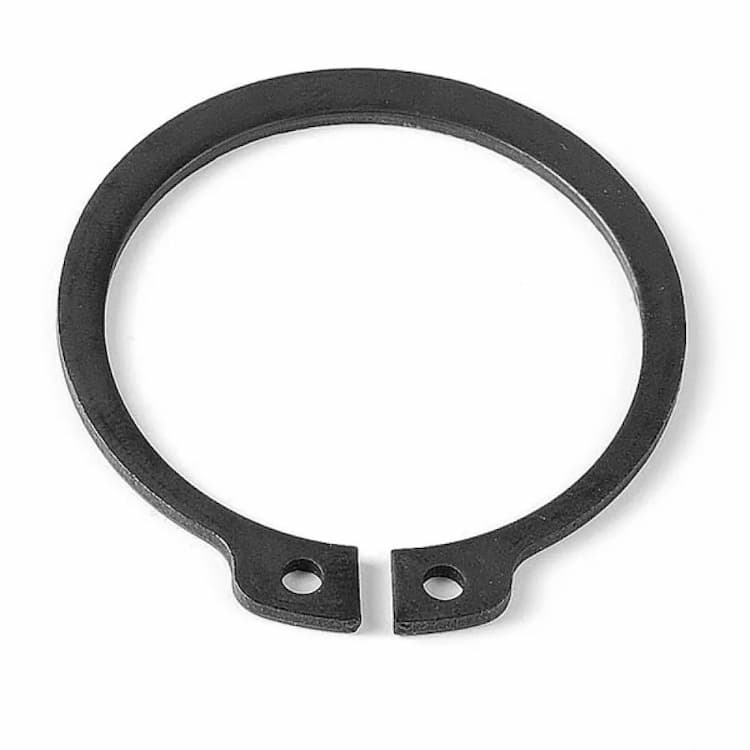

Кольцо d107х4, DIN 471 стопорное наружное
Стопорное кольцо DIN 471 является эксцентрическим наружным элементом для фиксации деталей на валу. Его конструкция обеспечивает надежную посадку в канавке и предотвращает осевое смещение узлов под нагрузкой. Аналоги стандарта: ГОСТ 13942-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров. Такие расхождения способны повлиять на корректность установки, герметичность, осевую фиксацию и надёжность работы узла, несмотря на формально одинаковый номинальный диаметр и класс точности.
Конструкция и применение
Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. данное модель является наружной и устанавливается на валы, обеспечивая надежную фиксацию деталей со стороны внешней поверхности стержня. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики

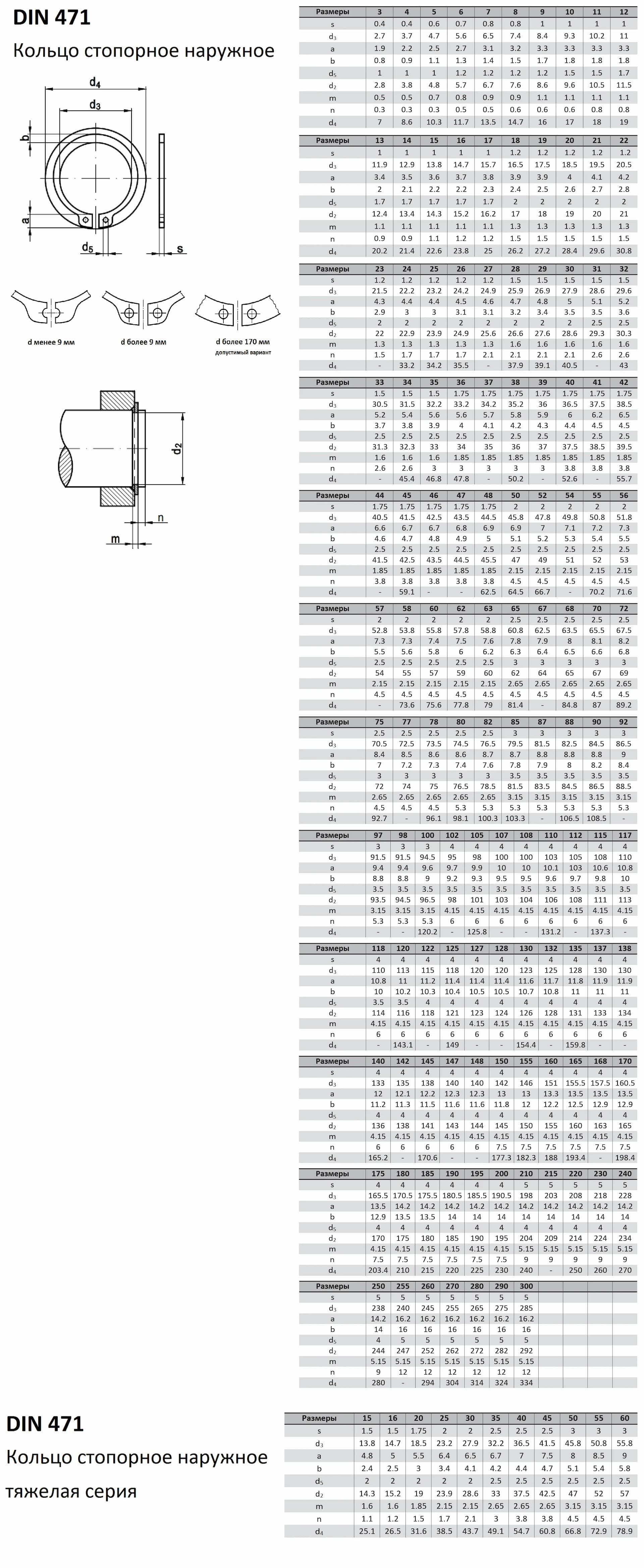

Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 107 мм, толщина 4 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Защитное покрытие
Химическое оксидирование (воронение) создает защитную пленку, которая в сочетании с промасливанием защищает кольцо от коррозии при хранении.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.
