Кольцо d102х4, DIN 472 стопорное внутреннее

Стопорное кольцо DIN 472 предназначено для установки в отверстия. Оно плотно фиксируется во внутренней канавке корпуса, удерживая подшипники и другие элементы от продольного перемещения. Аналоги стандарта: ГОСТ 13943-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров. Такие расхождения способны повлиять на корректность установки, герметичность, осевую фиксацию и надёжность работы узла, несмотря на формально одинаковый номинальный диаметр и класс точности.

Конструкция и применение

Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. Внутренняя конструкция изделия предназначена для монтажа в посадочные отверстия, создавая надежный упорный бортик внутри корпуса детали. Изделие предназначено для внутреннего монтажа в посадочные отверстия и корпуса деталей.

Технические характеристики

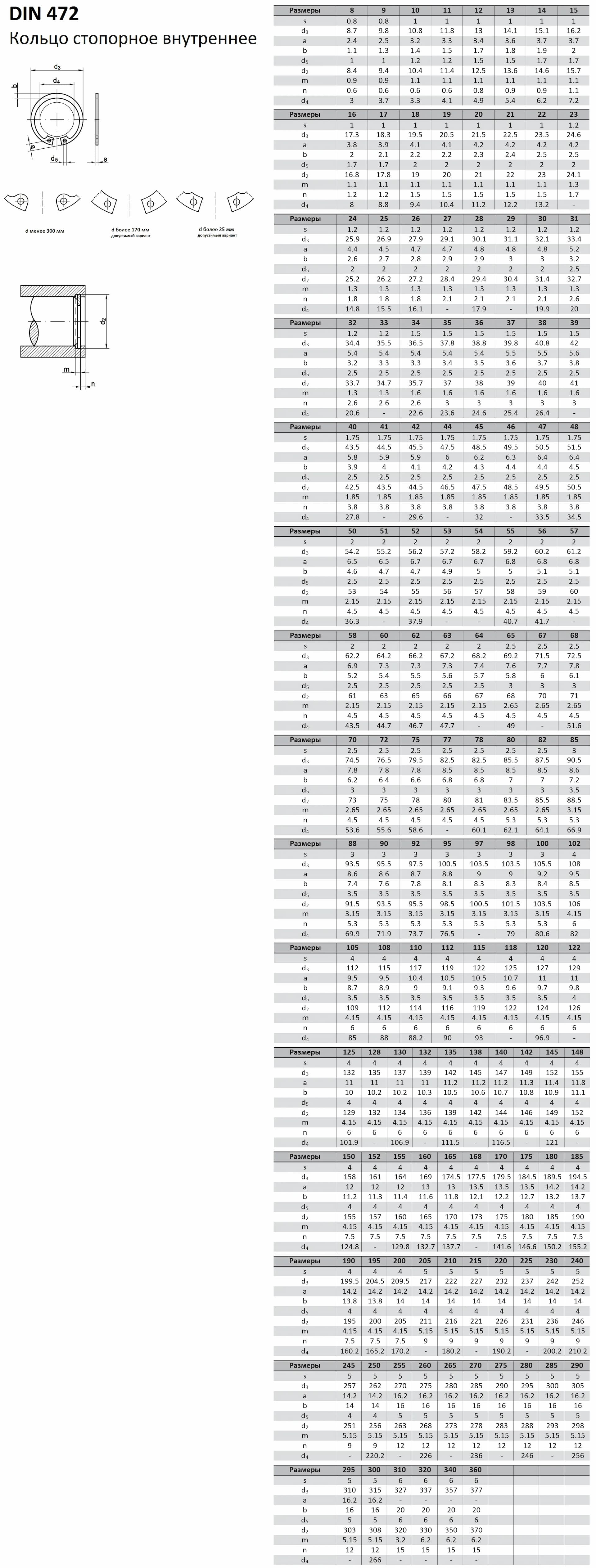

Основные геометрические параметры кольца: внутренний диаметр 102 мм, толщина 4 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.

Защитное покрытие

Химическое оксидирование (воронение) создает защитную пленку, которая в сочетании с промасливанием защищает кольцо от коррозии при хранении.

Рекомендации по монтажу

Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.
