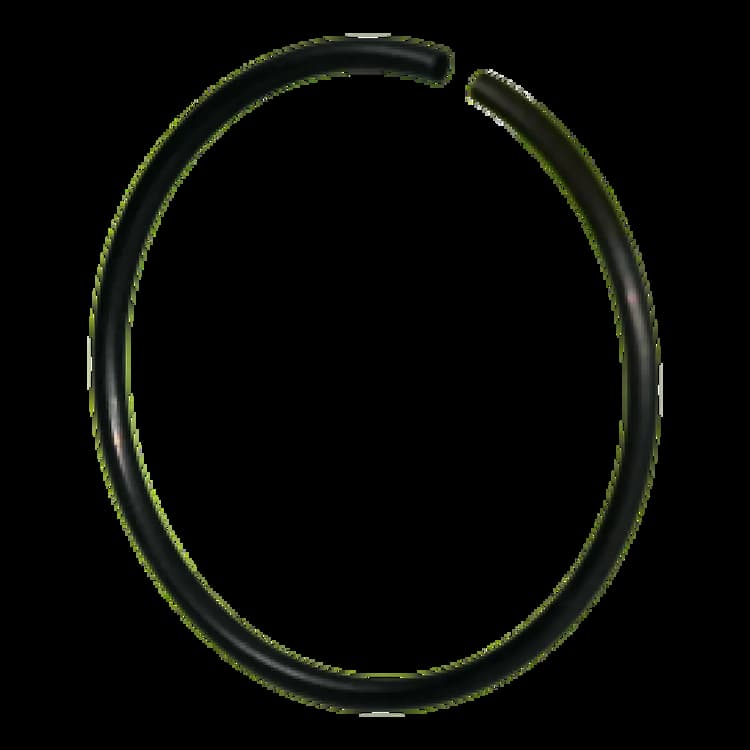

Кольцо d40, DIN 7993 A стопорное пружинное наружное
Круглое стопорное кольцо DIN 7993 изготавливается из пружинной проволоки круглого сечения и применяется в узлах, требующих передачи умеренных осевых нагрузок при сохранении компактности. Аналоги стандарта: ГОСТ 13940-86, ГОСТ 13941-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров. Такие расхождения способны повлиять на корректность установки, герметичность, осевую фиксацию и надёжность работы узла, несмотря на формально одинаковый номинальный диаметр и класс точности.
Конструкция и применение
Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. Круглое сечение материала (проволочный тип) обеспечивает компактность соединения при сохранении достаточной удерживающей способности в неглубоких проточках. данное модель является наружной и устанавливается на валы, обеспечивая надежную фиксацию деталей со стороны внешней поверхности стержня. Пружинная конструкция кольца позволяет сохранять высокую упругость при эксплуатации и гарантирует постоянное прижимное усилие в канавке. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики

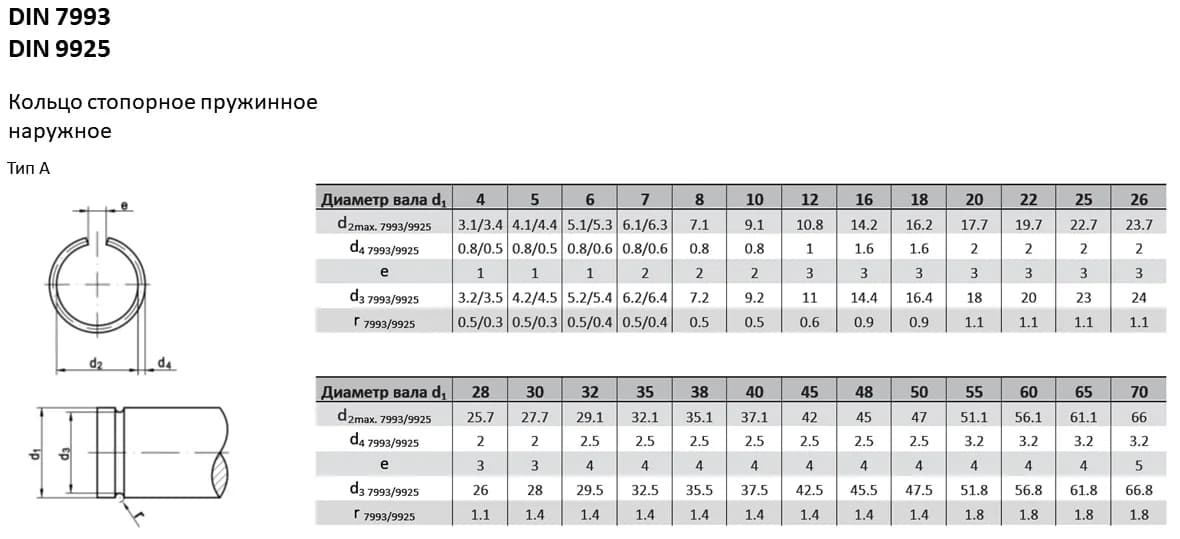

Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 40 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.
