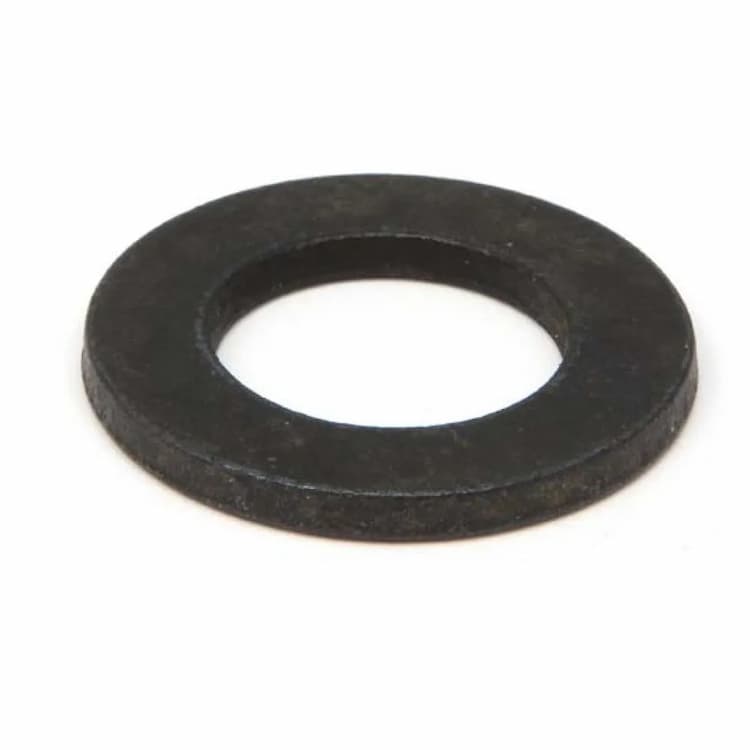

Шайба 7/16", DIN 125 плоская узкая

Шайба стандарта DIN 125 представляет собой плоский крепежный элемент круглой формы для увеличения опорной поверхности в резьбовых соединениях общепромышленного назначения. Технические параметры гармонизированы со стандартами: ISO 7089, ISO 7090, ГОСТ 11371. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.

Конструкция и размеры

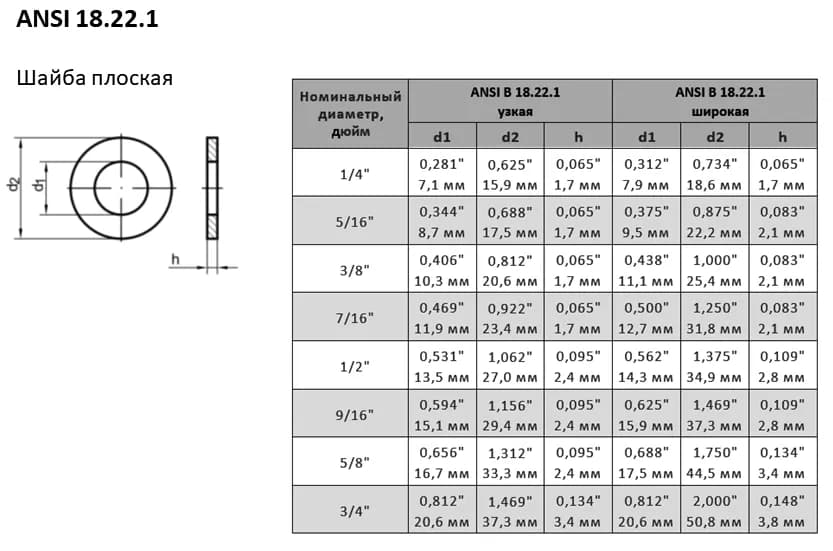

Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Уменьшенный внешний диаметр позволяет устанавливать шайбу в цилиндрические углубления под головки винтов, обеспечивая правильную передачу усилия затяжки. Шайба предназначена для использования с крепежными изделиями с дюймовой резьбой 7/16. Основные геометрические параметры изделия: внутренний диаметр 11.9 мм, внешний диаметр 23.4 мм, толщина 1.7 мм.

Материал и характеристики

Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
