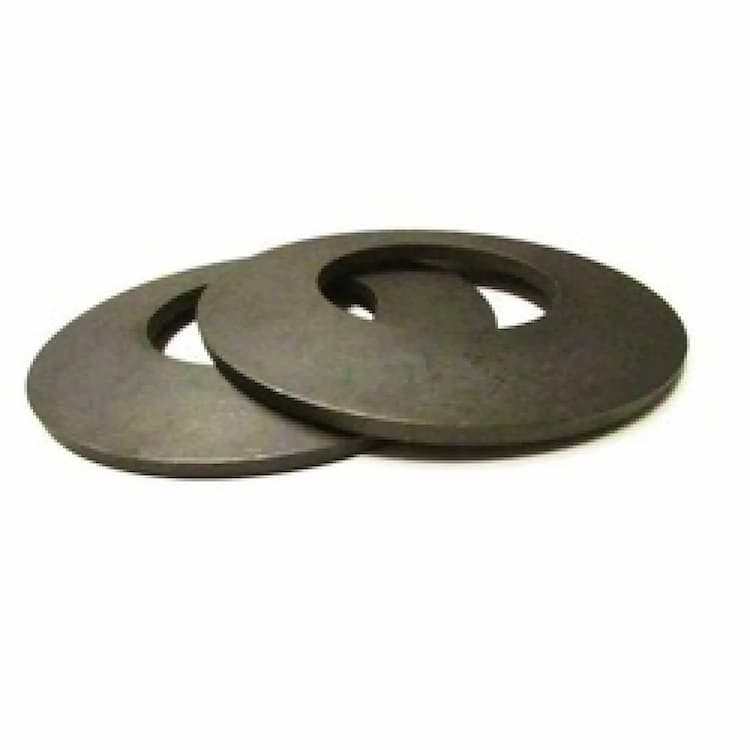

Шайба d18х6.2х0.8, DIN 2093 пружинная тарельчатая
Срок поставки 1-4 дня.
Тарельчатая пружина DIN 2093 представляет собой коническую упругую шайбу, обеспечивающую высокие силовые характеристики при малом рабочем ходе сжатия.
Конструкция и размеры
Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Коническая форма работает как пружина сжатия, накапливая упругую энергию и поддерживая заданное усилие затяжки при осадке материалов соединения. Основные геометрические параметры изделия: внутренний диаметр 6.2 мм, внешний диаметр 18 мм, толщина 0.8 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.

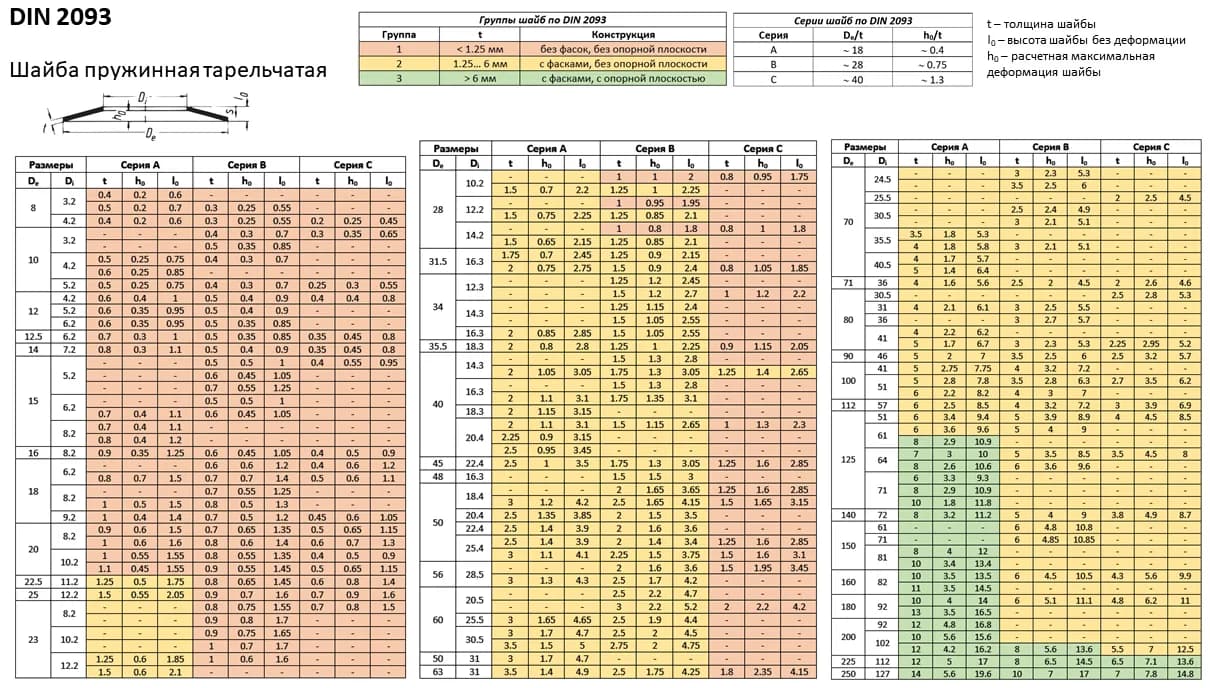

| DIN | ГОСТ |
|---|---|
| DIN 2093 | ГОСТ 3057-90 |
| Внешний диаметр | Внутр. диаметр | Толщина | Высота |
|---|---|---|---|
| 6 | 3,2 | 0,3 | 0.45 |
| 8 | 3,2 | 0,3 | 0.40 |
| 8 | 3,2 | 0,4 | 0.55 |
| 10 | 3,2 | 0,3 | 0.60 |
| 10 | 3,2 | 0,4 | 0.70 |
| 10 | 3,2 | 0,5 | 0.75 |
| 10 | 4,2 | 0,4 | 0.70 |
| 10 | 4,2 | 0,5 | 0.75 |
| 12 | 4,2 | 0,4 | 0.80 |
| 12 | 4,2 | 0,5 | 0.85 |
| 12 | 4,2 | 0,6 | 1.00 |
| 12 | 5,2 | 0,5 | 0.90 |
| 12 | 5,2 | 0,6 | 0.95 |
| 12 | 6,2 | 0,6 | 0.95 |
| 15 | 5,2 | 0,4 | 0.95 |
| 15 | 5,2 | 0,5 | 1.00 |
| 15 | 5,2 | 0,6 | 1.05 |
| 15 | 5,2 | 0,7 | 1.10 |
| 15 | 6,2 | 0,5 | 1.00 |
| 15 | 6,2 | 0,6 | 1.05 |
| 15 | 6,2 | 0,7 | 1.10 |
| 15 | 8,2 | 0,7 | 1.10 |
| 15 | 8,2 | 0,8 | 1.20 |
| 16 | 8,2 | 0,7 | 1.15 |
| 16 | 8,2 | 0,8 | 1.20 |
| 18 | 6,2 | 0,4 | 1.00 |
| 18 | 6,2 | 0,5 | 1.10 |
| 18 | 6,2 | 0,6 | 1.20 |
| 18 | 6,2 | 0,7 | 1.25 |
| 18 | 6.2 | 0,8 | 1.30 |
| 18 | 8,2 | 0,5 | 1.10 |
| 18 | 8,2 | 0,7 | 1.25 |
| 18 | 8,2 | 0,8 | 1.30 |
| 18 | 1.0 | 1.4 | 1.00 |
| 20 | 8,2 | 0,6 | 1.30 |
| 20 | 8,2 | 0,7 | 1.35 |
| 20 | 8,2 | 0,8 | 1.40 |
| 20 | 8,2 | 0,9 | 1.45 |
| 20 | 10,2 | 0,9 | 1.45 |
| 20 | 10,2 | 1,0 | 1.55 |
| 20 | 10,2 | 1,25 | 1.75 |
| 20 | 10,2 | 1,5 | 1.8 |
| 23 | 8,2 | 0,8 | 1.55 |
| 23 | 8,2 | 0,9 | 1.60 |
| 23 | 8,2 | 1,0 | 1.70 |
| 23 | 10,2 | 0,9 | 1.65 |
| 23 | 10,2 | 1,0 | 1.70 |
| 23 | 10,2 | 1,25 | 1.90 |
| 23 | 12,2 | 1,0 | 1.60 |
| 23 | 12,2 | 1,25 | 1.85 |
| 23 | 12,2 | 1,5 | 2.00 |
| 25 | 10,2 | 1,0 | 1.75 |
| 25 | 12,2 | 1,0 | 1.80 |
| 25 | 12,2 | 1,25 | 1.95 |
| 28 | 10,2 | 0,8 | 1.75 |
| 28 | 10,2 | 1,0 | 1.90 |
| 28 | 10,2 | 1,25 | 2.05 |
| 28 | 10,2 | 1,5 | 2.20 |
| 28 | 12,2 | 1,0 | 1.95 |
| 28 | 12,2 | 1,25 | 2.10 |
| 28 | 12,2 | 1,5 | 2.25 |
| 28 | 14,2 | 1,25 | 2.10 |
| 31,5 | 12,2 | 1,0 | 2.10 |
| 31,5 | 12,2 | 1,25 | 2.20 |
| 31,5 | 16,3 | 1,5 | 2.4 |
| 31,5 | 16,3 | 2,0 | 2.75 |
| 34 | 12,3 | 1,0 | 2.25 |
| 34 | 12,3 | 1,25 | 2.35 |
| 34 | 12,3 | 1,5 | 2.50 |
| 34 | 14,3 | 1,25 | 2.40 |
| 34 | 14,3 | 1,5 | 2.55 |
| 34 | 16,3 | 1,5 | 2.55 |
| 34 | 16,3 | 2 | 2.58 |
| 40 | 14,3 | 1,25 | 2.65 |
| 40 | 14,3 | 1,5 | 2.75 |
| 40 | 14,3 | 2,0 | 3.05 |
| 40 | 16,3 | 1,5 | 2.80 |
| 40 | 16,3 | 2,0 | 3.10 |
| 40 | 18,3 | 2,0 | 3.15 |
| 40 | 20,4 | 2,0 | 3.10 |
| 40 | 20,4 | 2,5 | 3.45 |
| 50 | 18,4 | 1,25 | 2.85 |
| 50 | 18,4 | 1,5 | 3.30 |
| 50 | 18,4 | 2,0 | 3.50 |
| 50 | 18,4 | 2,5 | 4.10 |
| 50 | 18,4 | 3,0 | 4.40 |
| 50 | 20,4 | 2,0 | 3.50 |
| 50 | 20,4 | 2,5 | 3.85 |
| 50 | 22,4 | 2,0 | 3.60 |
| 50 | 22,4 | 2,5 | 3.90 |
| 50 | 25,4 | 1,5 | 3.10 |
| 50 | 25,4 | 2,5 | 3.90 |
| 60 | 20,5 | 2,0 | 4.10 |
| 60 | 20,5 | 2,5 | 4.30 |
| 60 | 20,5 | 3,0 | 4.70 |
| 60 | 25,5 | 2,5 | 4.40 |
| 60 | 25,5 | 3,0 | 4.65 |
| 60 | 30,5 | 2,5 | 4.30 |
| 60 | 30,5 | 3,0 | 4.70 |
| 60 | 30,5 | 3,5 | 5.00 |
| 63 | 31,0 | 3,0 | 4.80 |
| 70 | 25,5 | 2,0 | 4.50 |
| 70 | 30,5 | 2,5 | 4.90 |
| 70 | 30,5 | 3,0 | 5.10 |
| 70 | 35,5 | 3,0 | 5.10 |
| 70 | 35,5 | 4,0 | 5.80 |
| 70 | 40,5 | 4,0 | 5.60 |
| 70 | 40,5 | 5,0 | 6.20 |
| 80 | 31,0 | 3,0 | 5.50 |
| 80 | 31,0 | 4,0 | 6.10 |
| 80 | 36,0 | 3,0 | 5.70 |
| 80 | 36,0 | 4,0 | 6.20 |
| 80 | 41,0 | 4,0 | 6.20 |
| 100 | 41,0 | 4,0 | 7.20 |
| 100 | 41,0 | 5,0 | 7.75 |
| 100 | 51,0 | 4,0 | 7.00 |
| 100 | 51,0 | 5,0 | 7.80 |
| 125 | 41 | 4.0 | 8.20 |
| 125 | 51 | 4.0 | 8.50 |
| 125 | 51 | 5.0 | 8.90 |
| 125 | 61 | 5.0 | 9.00 |
| 125 | 61 | 8.0 | 10.90 |
| 150 | 61 | 5.0 | 10.30 |
| 200 | 102 | 10.0 | 15.60 |
| 250 | 127 | 16.0 | 21.80 |
