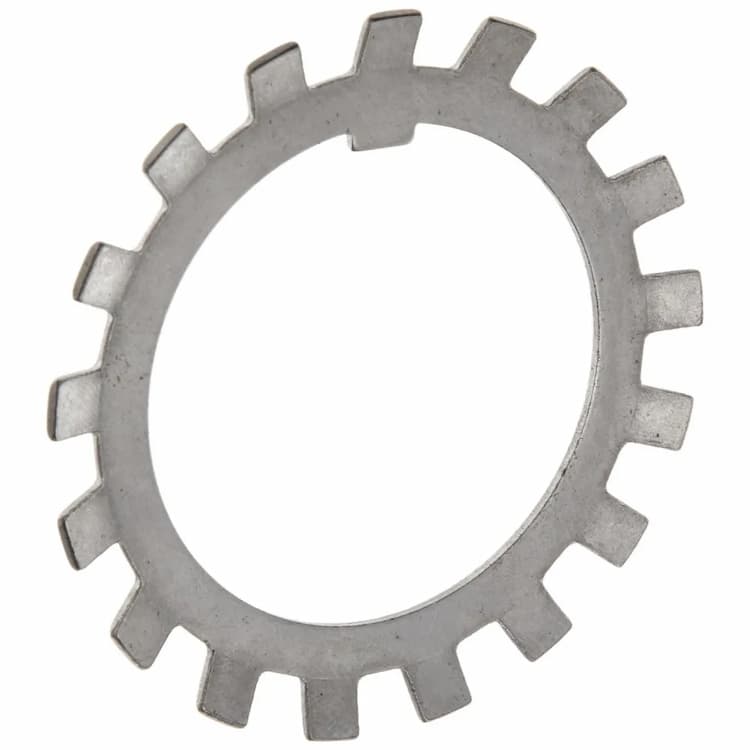

Шайба М80х2, DIN 5406 многолапчатая стальная МB 16
Арт: VK-3219373
Под заказ
244 ₽
Оптовые цены для юр.лиц
Самовывоз
Фирменный магазин «Весь Крепёж»: г. Санкт-Петербург, пр. Дунайский, д. 27, к. 1
По Санкт-Петербургу и Ленинградской области
Отгрузка в день заказа. Доставка курьером — бесплатно. Наличие товара уточняйте у менеджера.
По Москве и Московской области
СДЭК, Boxberry — бесплатно, 2–3 рабочих дня
Доставка по России
ПВЗ СДЭК, Boxberry: 2–4 рабочих дня. До терминала ТК (Деловые Линии, ПЭК): отправка на следующий рабочий день.
Описание
Многолапчатая стопорная шайба DIN 5406 используется совместно со шлицевыми гайками DIN 981 для надежной фиксации подшипников на валах.
Конструкция и размеры
Номинальный размер изделия соответствует метрическому крепежу с резьбой M80. Основные геометрические параметры изделия: внутренний диаметр 2 мм, внешний диаметр 80 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
Характеристики
Соответствие стандартов
| DIN | ГОСТ |
|---|---|
| DIN 5406 | ГОСТ 11872-89 |

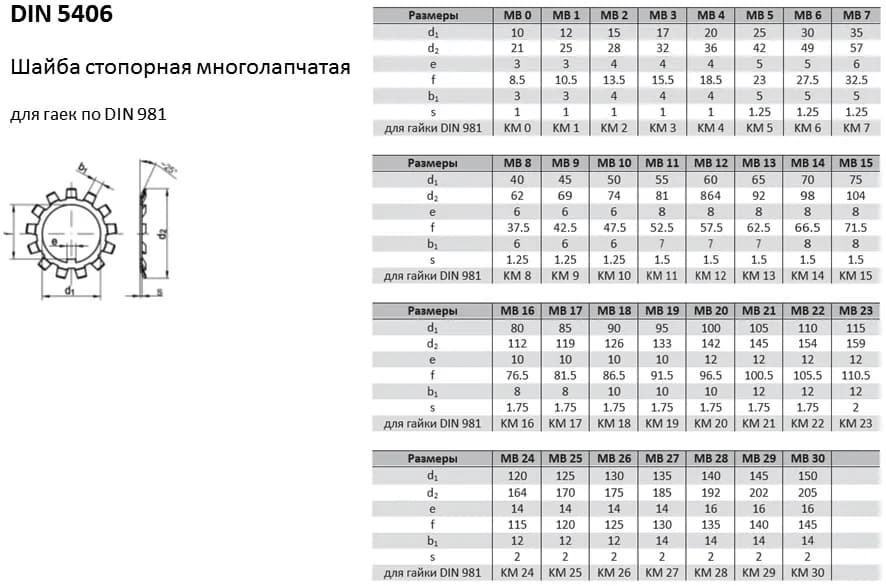

Таблица размеров DIN 5406
| Номер многолапчатой шайбы | Внутренний диаметр шайбы | Наружный диаметр | Ширина выступа | Расстояние до выступа | Ширина лапки | Толщина шайбы | номер гайки DIN 981 |
|---|---|---|---|---|---|---|---|
| MB 0 | 10 | 21 | 3 | 8,5 | 3 | 1 | КМ 0 |
| MB 1 | 12 | 25 | 3 | 10,5 | 3 | 1 | КМ 1 |
| MB 2 | 15 | 28 | 4 | 13,5 | 4 | 1 | КМ 2 |
| MB 3 | 17 | 32 | 4 | 15,5 | 4 | 1 | КМ 3 |
| MB 4 | 20 | 36 | 4 | 18,5 | 4 | 1 | КМ 4 |
| MB 5 | 25 | 42 | 5 | 23 | 5 | 1,25 | КМ 5 |
| MB 6 | 30 | 49 | 5 | 27,5 | 5 | 1,25 | КМ 6 |
| MB 7 | 35 | 57 | 6 | 32,5 | 5 | 1,25 | КМ 7 |
| MB 8 | 40 | 62 | 6 | 37,5 | 6 | 1,25 | КМ 8 |
| MB 9 | 45 | 69 | 6 | 42,5 | 6 | 1,25 | КМ 9 |
| MB 10 | 50 | 74 | 6 | 47,5 | 6 | 1,25 | КМ 10 |
| MB 11 | 55 | 81 | 8 | 52,5 | 7 | 1,5 | КМ 11 |
| MB 12 | 60 | 86 | 8 | 57,5 | 7 | 1,5 | КМ 12 |
| MB 13 | 65 | 92 | 8 | 62,5 | 7 | 1,5 | КМ 13 |
| MB 14 | 70 | 98 | 8 | 66,5 | 8 | 1,5 | КМ 14 |
| MB 15 | 75 | 104 | 8 | 71,5 | 8 | 1,5 | КМ 15 |
| MB 16 | 80 | 112 | 10 | 76,5 | 8 | 1,75 | КМ 16 |
| MB 17 | 85 | 119 | 10 | 81,5 | 8 | 1,75 | КМ 17 |
| MB 18 | 90 | 126 | 10 | 86,5 | 10 | 1,75 | КМ 18 |
| MB 19 | 95 | 133 | 10 | 91,5 | 10 | 1,75 | КМ 19 |
| MB 20 | 100 | 142 | 12 | 96,5 | 10 | 1,75 | КМ 20 |
| MB 21 | 105 | 145 | 12 | 100,5 | 12 | 1,75 | КМ 21 |
| MB 22 | 110 | 154 | 12 | 105,5 | 12 | 1,75 | КМ 22 |
| MB 23 | 115 | 159 | 12 | 110,5 | 12 | 2 | КМ 23 |
| MB 24 | 120 | 164 | 14 | 115 | 12 | 2 | КМ 24 |
| MB 25 | 125 | 170 | 14 | 120 | 12 | 2 | КМ 25 |
| MB 26 | 130 | 175 | 14 | 125 | 12 | 2 | КМ 26 |
| MB 27 | 135 | 185 | 14 | 130 | 14 | 2 | КМ 27 |
| MB 28 | 140 | 192 | 16 | 135 | 14 | 2 | КМ 28 |
| MB 29 | 145 | 202 | 16 | 140 | 14 | 2 | КМ 29 |
| MB 30 | 150 | 205 | 16 | 145 | 14 | 2 | КМ 30 |
