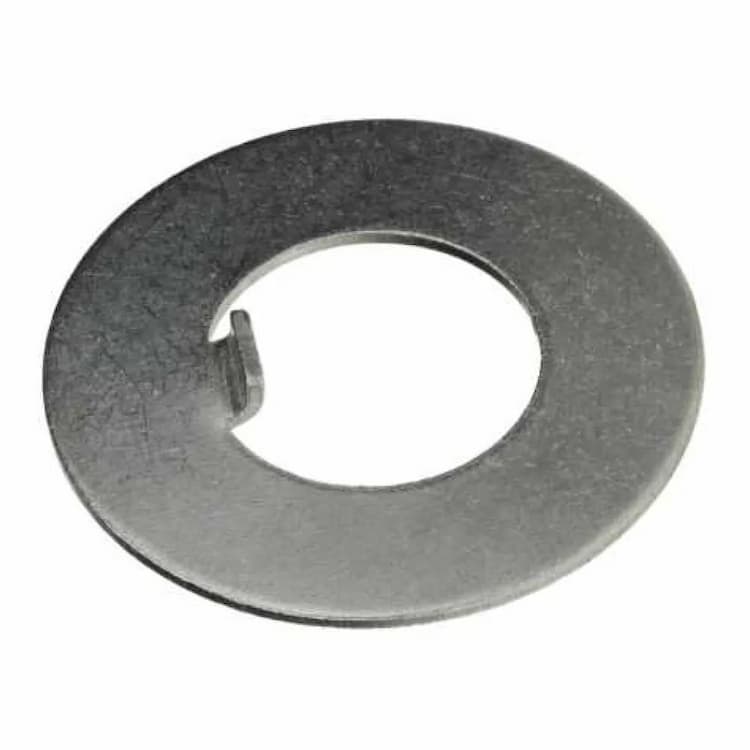

Шайба d52, DIN 462 стопорная с внутренним выступом
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Стопорная шайба DIN 462 с внутренним выступом предназначена для механической фиксации шлицевых гаек и предотвращения их самопроизвольного отвинчивания.
Конструкция и размеры
Стопорная конструкция призвана механически блокировать самопроизвольное отвинчивание крепежа. Основные геометрические параметры изделия: внутренний диаметр 52 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
| Номинальный диаметр | Наружный Ø мм. | Толщина мм. | ширина выступа (усика) мм. | Расстояние от усика | Высота мм. |
|---|---|---|---|---|---|
| 8 | 20 | 0,8 | 3 | 5,9 | 2,5 |
| 10 | 25 | 0,8 | 4 | 7,4 | 3 |
| 12 | 28 | 0,8 | 5 | 9,3 | 3 |
| 14 | 30 | 0,8 | 5 | 11,4 | 3 |
| 16 | 32 | 1 | 5 | 13,5 | 3 |
| 18 | 34 | 1 | 6 | 15,4 | 4 |
| 20 | 36 | 1 | 6 | 17,5 | 4 |
| 22 | 40 | 1 | 6 | 19,5 | 4 |
| 24 | 42 | 1 | 6 | 21,6 | 4 |
| 26 | 45 | 1 | 7 | 23,5 | 5 |
| 28 | 50 | 1 | 7 | 25,5 | 5 |
| 30 | 50 | 1,2 | 7 | 27,5 | 5 |
| 32 | 52 | 1,2 | 7 | 29,6 | 5 |
| 35 | 55 | 1,2 | 7 | 32,6 | 5 |
| 38 | 58 | 1,2 | 8 | 35,3 | 5 |
| 40 | 62 | 1,2 | 8 | 37,3 | 5 |
| 42 | 62 | 1,2 | 8 | 39,3 | 5 |
| 45 | 68 | 1,2 | 8 | 42,4 | 5 |
| 48 | 75 | 1,2 | 8 | 45,4 | 5 |
| 50 | 75 | 1,2 | 8 | 47,4 | 5 |
| 52 | 80 | 1,2 | 10 | 49,3 | 6 |
| 55 | 80 | 1,2 | 10 | 52,3 | 6 |
| 58 | 90 | 1,5 | 10 | 55,3 | 6 |
| 60 | 90 | 1,5 | 10 | 57,3 | 6 |
| 62 | 95 | 1,5 | 10 | 59,3 | 6 |
| 65 | 95 | 1,5 | 10 | 62,4 | 6 |
| 70 | 100 | 1,5 | 10 | 67,4 | 6 |
| 72 | 110 | 1,5 | 10 | 68,9 | 7 |
| 75 | 110 | 1,5 | 10 | 71,9 | 7 |
| 80 | 115 | 1,5 | 10 | 76,9 | 7 |
| 85 | 120 | 1,5 | 10 | 81,9 | 7 |
| 95 | 135 | 1,5 | 12 | 91,8 | 8 |
| 100 | 145 | 1,5 | 12 | 96,9 | 8 |
